אופטימיזציה של אזור חום תנור MIM: שיתוף מקרה מעשי

הזרקת מתכת (MIM)הטכנולוגיה שתועשה באירופה וביפן במהלך שנות ה-80, הפכה לתהליך אבן יסוד לייצורחלקי מתכת קטנים ומורכבים בצורת -. הוא משלב בצורה מושלמת את הגמישות של הזרקת פלסטיק עם מאפייני החומר של מתכות אבקה, ומשיג שיעורי ניצול חומרים העולה על 95%. הוא נמצא בשימוש נרחב בתעשיות כגון מוצרי אלקטרוניקה, מכשירים רפואיים, רכב, וחלל.

בתהליך המדויק הזה, התנור סינטר MIMממלא את תפקיד "המייל האחרון" בקביעת הביצועים של המוצר הסופי, מה שהופך אותו לחלק מרכזי בציוד. לאחר הזרקה וביטול הכריכה, יש לסנן את החלק הירוק בסביבת- טמפרטורה גבוהה בתוך תנור הסינטר של MIM. תהליך זה מקל על דיפוזיה אטומית וקשירה מתכתית של חלקיקי אבקת המתכת, וכתוצאה מכך חלקים בעלי ביצועים גבוהים- המתקרבים קרוב לצפיפות תיאורטית.

כספק מקצועי של פתרונות חומרי גרפיט ופחמן,SHJ פחמןבעלת מומחיות עמוקה במערכות אזורי חום של תנורי ואקום. אנו מבינים שהיציבות והביצועים של מערכת אזור החום (כגוןמחממי גרפיט, שכבות בידוד לבד פחמן, מחברי CFC) משפיעים ישירות על אחידות הטמפרטורה של התנור ועל טוהר סביבת הוואקום, שהם הבסיס לאיכות המוצר של MIM. מאמר זה נועד לשתף את הניסיון שלנו באמצעות אמקרה שירות אמיתיכדי לעזור לך להבין ולפתור בעיות פוטנציאליות באזור החום.

כדי להבין את החשיבות של אזור החום, עלינו להבין תחילה את כל שרשרת תהליכי MIM ואת מיקומה. להלן פירוט פשוט שלזרימת תהליך MIM: האכלה ← הזרקה ← שחרור ← סינטרינג

האכלה ודפוס הזרקה:

אבקת מתכת עדינה מעורבבת עם קלסרים מיוחדים ליצירת חומר הזנה אחיד. חומר הזנה זה מוזרק לאחר מכן לתוך תבניות, ויוצר את הצורה הראשונית של החלק (המכונה "גוף ירוק"). בשלב זה, החלק בעל חוזק נמוך והוא מלא בקלסר.

ביטול הכריכה:

הקלסר מוסר מהגוף הירוק באמצעות פירוק תרמי או מיצוי ממס, וכתוצאה מכך נוצר מבנה "שלד" נקבובי העשוי מחלקיקי אבקת מתכת (המכונה "גוף חום"). החלק מאוד שביר בשלב זה.

סינטרה:

בשלב זה מתרחש הקסם, והופך את הגוף החום לחלק מתכת צפוף. הגוף החום ממוקם בתנור סינטר MIM, שם הוא עובר חימום מבוקר בקפידה:

• שלב חימום:החלק מתחמם באיטיות ובאופן אחיד עד מעל1300 מעלות. אם קצב החימום מהיר מדי או לא אחיד, שאריות הקלסר עלולות להתאדות בעוצמה ולגרום לבעבועים, סדקים או עיוותים.
• שלב השרייה:החלק מוחזק בטמפרטורת הסינטר מספיק זמן כדי שהאטומים של חלקיקי אבקת המתכת יצברו מספיק אנרגיה כדי להתפזר על פני גבולות החלקיקים, לרתך את החלקיקים יחד ולהפחית את הנקבוביות.
• שלב הקירור:קצב הקירור נשלט בקפדנות. מהירות הקירור משפיעה על גודל הגרגרים, הרכב הפאזה והמתח הפנימי, ובסופו של דבר קובעת את התכונות המכניות של החלק, הקשיות והיציבות הממדית.

למה הוא "אזור חום"הלב? - היוצר של סביבות מדויקות

הצלחת תהליך הסינטר שלעיל מסתמכת לחלוטין על האם התנור יכול ליצור סביבה פיזית טהורה, אחידה מאוד וניתנת לשליטה.

ואקום גבוה/אטמוספירה מגינה:מטרת הליבה היא למנוע חמצון של המתכת בטמפרטורות גבוהות. אפילו שמץ של חמצן יכול ליצור שכבת תחמוצת על פני המוצר, לשבש את הדיפוזיה האטומית ולהוביל להשחרה או כשל במוצר. זהו המבחן האולטימטיבי של איטום תנור וביצועי מערכת ואקום (או טוהר האווירה).

אחידות טמפרטורה ותעריפי חימום/קירור:שלושת הגורמים הללו הם קריטיים כדי להבטיח שמאות או אפילו אלפי חלקים באותו תנור מתכווצים ומתפקדים באופן אחיד. אפילו הפרש הטמפרטורות הקטן ביותר עלול לגרום לחלקים לחרוג מהסובלנות לגודל או לעיוות.

המרכיבים הפיזיים הנושאים את נטל התנאים המחמירים הללו ומבצעים אותם ישירות הם "אזור חוםמַעֲרֶכֶת":

• גופי חימום גרפיט:אלו הם מקורות האנרגיה, האחראים על המרת אנרגיה חשמלית לחום אחיד.
• שכבות בידוד לבד פחמן/גרפיט קשיח:אלה פועלים כמחסומים תרמיים, מבטיחים שהחום ממוקד ביעילות באזור העבודה, מונעים איבוד חום ומגנים על גוף התנור.
• תומכי גרפיט, מתלים ומחברי CFC:אלו מהווים את המסגרת המבנית, מבטיחים שהחלקים יישארו יציבים ותורמים לפיזור אחיד של אזור החום.

מַסְקָנָה:אזור חום בעל ביצועים גבוהים- מספק "סביבת רחם" יציבה ואמינה למוצרי MIM, מה שמבטיח עיצוב מושלם. מצד שני, אזור חום מושפל (כגוןגופי חימום מזדקניםאוֹשכבות בידוד פגומות) הוא כמו "דופק לא סדיר", שאינו מסוגל לספק אנרגיה או סביבה יציבה, מה שמוביל בהכרח לירידה חדה בתפוקת המוצר.

SHJ CARBON בולט מכיוון שהשירותים המקצועיים שלנו חורגים מגבולות המותג והאזור. אנו מספקים פתרונות ללקוחות המשתמשים בתנורי סינטר מיינסטרים שונים של MIM. תעשיית MIM פיתחה מבנה שוק ברור במשך כמה עשורים, ויש לנו ידע עמוק וניסיון שירות רב עם מותגי הליבה הבאים של תנורים:

• **מותגים אסייתיים** ​​(הקרן הטכנולוגית ומובילי שוק):

• Shimadzu (יפן):חלוצה טכנולוגית מוכרת ובנצ'מרק בתעשייה בתחום תנורי הסינטר של MIM. מבנה התנור הקלאסי ותפיסות העיצוב של אזור החום שלו השפיעו עמוקות על רוב היצרנים הבאים ומשמשים כ"מתווה עיצובי" לציוד מיינסטרים רבים בשוק הסיני.
• **מותגים סיניים** (e.g., Hengpu, Meiyang): אלו הכוחות הדומיננטיים בשוק ה-MIM המקומי. הם ביצעו אופטימיזציה וחידשו בהתבסס על עיצובים קלאסיים כמו Shimadzu, והשיגו נתח שוק גבוה, במיוחד מצטיינים ביחס עלות-בביצועים ובתגובתיות של שירות לאחר-מכירה.

• **מותגים אירופיים** ​​(ידוע בהנדסת דיוק ויישומים מתקדמים-):

• TAV (איטליה):יצרני תנורי ואקום אירופאים-גבוהים עם מומחיות עמוקה בסינטר מתכות-שקשות-להמסה וקרמיקה מיוחדת, המתאימים ליישומי MIM תובעניים.

יכולות הליבה של SHJ CARBON

בין אם אתה משתמש ב- Shimadzu, Hiper או במותגים אחרים, היגיון העיצובי, מדעי החומר ומנגנוני הכשל של מערכות אזור החום שלהם נפוצים. הצוות שלנו לא רק מכיר את ה"אישיות" של מותגי תנורים שונים, אלא גם מבין את המשותף וההבדלים בעיצוב אזור החום שלהם. הבנה עמוקה זו בין המותגים מבטיחה ש-SHJ CARBON יכול לספק:

• אבחון תקלות מדויק:בין אם מדובר בבעיות אחידות בטמפרטורה הנגרמות כתוצאה מהזדקנות שכבות בידוד בתנורי שימדזו או בעיות בהתאמת מערכות חימום בתנורי אלמור, אנו מאתרים במהירות את הסיבה לשורש.
• טרחה-החלפת חלק חילוף בחינם:רכיבי הגרפיט והפחמן שאנו מספקים תואמים באופן מושלם את מפרטי המפעל המקוריים מבחינת גודל, תכונות חשמליות ותרמיות. עם מעל25 שניםשל מומחיות בחומרי גרפיט ופחמן, אנחנו הולכים מעבר להחלפה פשוטה-אנחנו משפרים את הביצועים ומאריכים את תוחלת החיים באמצעות יישום חומר מדויק ושדרוגים מבניים.
• שירותי אופטימיזציה יעילים:באמצעות חישובים וסימולציות מדעיות נוכל "לשחזר" את שלךאזור חוםולמטב אותו כדי להתמודד עם צווארי בקבוק ספציפיים בתהליך, שיפור התפוקה והפחתת צריכת האנרגיה.



רשימת חלקי חילוף לשדה חום תנור MIM





קָטֵגוֹרִיָה	חלקים להחלפה
מערכת חימום	מחממי גרפיט/מוטות חימום, אלקטרודות/מוטות מוליכים, כיסויי הגנת אלקטרודות
מערכת בידוד	לבד פחמן/גרפיט לבד קשיח, מחברי שכבת בידוד, מגני חום/רפלקטורים, קופסת גרפיט/ספייס פנימי, תומכים/צלחות גרפיט,
מערכת תמיכה מבנית	תומכים/עמודים גרפיט, מגשי תנור גרפיט, מגיני גרפיט
מחברים ומחברים	ברגי גרפיט/CFC שונים, אגוזים, ווים וברגי וו, חוטי תקע

מוט חימום/צינור

לבד קשיח גרפיט

לבד פחמן רך

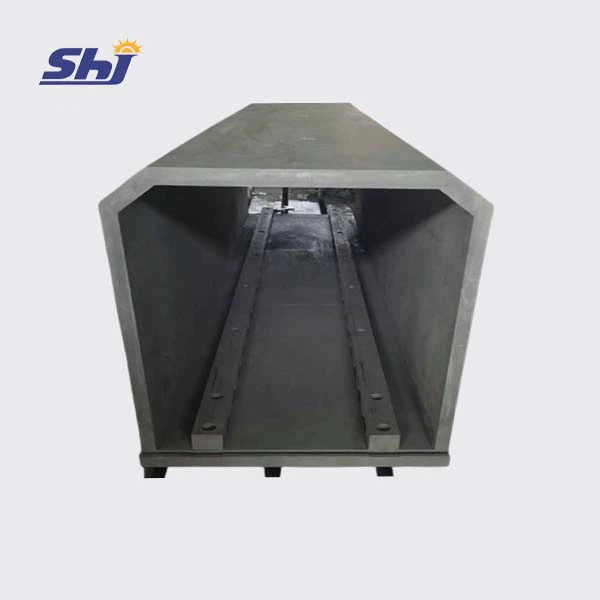

קופסא גרפיט/פנימית

קופסת גרפיט

מסלול גרפיט

תקע חוטים

ברגים CFC, אגוזים

עמידה בדרישות הלקוח בשביעות רצון גבוהה

דרך שלנושירות -אחת, כוללמיפוי, עיצוב, בחירת חומרים, עיבוד שבבי והתקנה, פתרנו ביעילות את בעיות שדה החום של הלקוח, וביצועי הציוד שוחזרו במלואם.בְּחִירָהSHJ פחמןפירושו בחירת מומחה עם 25 שנות ניסיון בחומרי גרפיט ופחמן, המתמחה ביישומם המדויק בכל ההיבטים שלאופטימיזציה של תנור. עם המומחיות התעשייתית העמוקה שלנו, אנו מבטיחים את אורך החיים והיעילות של ציוד הייצור שלך-ללא קשר למותג.

עם למעלה מ-25 שנות ניסיון בתחוםתעשיית גרפיט וחומרי פחמן, SHJ CARBON סייע ללקוחות רבים לעבור מהתאמות תהליכים לייצור המוני יציב. נקודת מפנה מרכזית שצפינו היא שברגע שתהליכי האכלה, הזרקה ושחרור יציבים, הבעיות הקשות ביותר לאבחון נובעות לרוב משלב הסינטרינג, כאשר הסיבה העיקרית נעוצה בדרך כלל במערכת שדות החום של התנור. באמצעות מאות אבחונים-באתר, גילינו שרוב הבעיות העיקריות של איכות המוצר של MIM קשורות ישירות לבעיות בשדה החום, בהתבסס על הניסיון המעשי שלנו בפתרון אתגרים כאלה. אל תהסס לפנות אלינו בכל עת כדי לדון בכל נושאים הקשורים לתחום חום התנור-.

1. סטיית גודל המוצר והתעוותות ← "אחידות" ו"בקרת טמפרטורה" של שדה החום בסיכון

SHJ Carbon Insight:

הגודל של מוצרי MIM הוא השתקפות ישירה של בקרת התהליך. כאשר הטמפרטורה בתוך הכבשן הופכת לא אחידה או שקצב החימום אינו ניתן לשליטה, חלקים יחוו כיווץ ומתח לא אחיד במהלך הסינטרינג. זה מוביל לעיוות וחוסר עקביות בגודל. בעיה זו לרוב אינה נגרמת על ידי תוכנת הבקרה, אלא על ידי בעיות פיזיות במערכת החימום (למשל,יישון גופי חימום גרפיט, עמידות לא אחידה) או מערכת הבידוד (למשל, בידוד לבד פחמן פגום שמוביל לאיבוד חום מקומי).

2. צפיפות מוצר לא מספקת ← "אנרגיית הכתמה" ו"טוהר הסביבה" של שדה החום לא עומדות בתקנים

SHJ Carbon Insight:

השגת הצפיפות הרצויה דורשת גם סביבה נקייה וגם מספיק אנרגיה. אם הצפיפות נופלת, בזמן שיש לבחון את זמן ההחזקה והטמפרטורה בעקומת התהליך, האשם האמיתי עשוי להיות ואקום לא מספיק. כמות קטנה של חמצן בכבשן יכולה לשמש "מחסום", ומונעת מאטומים להתפזר בין חלקיקי אבקת מתכת. הסיבה העיקרית נעוצה לעתים קרובות בנקודות דליפה בלתי מורגשות בכבשן או בירידה בביצועי משאבת הוואקום.

3. מאפיינים מכניים גרועים ← תגובת שרשרת מ"בעיות צפיפות"

SHJ Carbon Insight:

תכונות מכניות כגון חוזק וקשיות קשורות ישירות לצפיפות המבנה הפנימי. לכן, תנודות בביצועים מכניים נובעות לרוב מבעיות צפיפות. הסיבה העיקרית לבעיות אלו קשורה לעיתים קרובות ליציבות טמפרטורת הסינטר ואיכות הוואקום, אשר בסופו של דבר קובעת את צפיפות המוצר ומבנה המיקרו.

4. פגמים פני השטח (הכהה, סימני חמצון) ← מבחן "ניקיון הסביבה" של שדה החום

SHJ Carbon Insight:

משטח בהיר ונקי הוא סימן היכר של-חלקי MIM באיכות גבוהה. כאשר מופיעים כתמי התכהות או חמצון, זוהי אינדיקציה ברורה שסביבת התנור מזוהמת. זה בדרך כלל אומר שהוואקום אינו חזק מספיק כדי לסלק חמצן או שמזהמים כמו לחות או אדי שמן נמצאים בתנור. תרחיש טיפוסי הוא כאשר לאחר החלפת שכבת הבידוד, התנור אינו מחומם כראוי, ולחות שנספגת בחומר משתחררת בכמויות גדולות, מה שגורם לתוצרים להתכהות. ראינו בעיה זו שוב ושוב במקרים של שירות מוקדם.

תסמינים מוקדמים של ציוד שכדאי לך להיזהר מהם

טכנאים מנוסים מסתכלים מעבר למוצר הסופי בלבד-הם מתמקדים בכל התהליך. בנוסף להתראות האיכות עבור המוצרים הסופיים, נתונים תפעוליים חושפים לעתים קרובות סימנים מוקדמים לבעיות פוטנציאליות.

הפרמטרים שהמפעילים מתעדים מדי יום (כגוןזרם, מתח, וטמפרטורות מפתח בתנור) אולי נראה כמו נתונים שגרתיים, אבל הם למעשה "הסימנים החיוניים" לבריאות התנור. לדוגמה, אם יש צורך להעלות את זרם החימום באופן עקבי כדי להגיע לטמפרטורת היעד, או אם טמפרטורת קיר התנור מראה עלייה הדרגתית אך מתמשכת, אל תתעלם מהאינדיקטורים המוקדמים הללו. אלו הם בדרך כלל סימנים לכך ששכבת הבידוד מתדרדרת ויעילות שדה החום יורדת, מה שמסמן שהציוד זקוק לתשומת לב.

ב. נקודות מפתח לבדיקה גופנית: שיטות אבחון חזותי

במהלך זמן השבתה מתוכנן של תנור לצורך תחזוקה, אנו ממליצים על הבדיקות השיטתיות הבאות:

בדיקת תקינות שכבת בידוד

התמקד באזורים המועדים לנזק, כגון סביב דלת התנור וליד חלון התצפית. השתמש בפנס חזק כדי לבדוק את פני שכבת הבידוד בזהירות עבור:

• סדקים או נזק: אפילו סדקים קטנים יכולים להגביר משמעותית את איבוד החום.
• שקעים או עיוותים מקומיים: עשוי להצביע על כשל במבנה התמיכה הפנימי.
• התקשות פני השטח ושינויי ברק: טען שהחומר חווה התיישנות מוגזמת-בטמפרטורה גבוהה.

"נמס-דרך" בדיקת נזקים

זהו סיכון ייחודי עבור תנורי MIM. בדוק בזהירות את התחתית והפינות של מיטת התנור עבור כל סימן של עקבות מתכת מותכת. נזק זה מתרחש כאשר חלקים קטנים נופלים בטעות במהלך הטיפול, נמסים במהלך הסינטר ושחוקים את חומר הבידוד. נזק מקומי זה עלול ליצור "פערים" המשבשים את אחידות שדה החום כולו.

יצירת רישומי תחזוקה מונעת

אנו ממליצים ליצור רישום תחזוקה נפרד לכל תנור, לתעד את הממצאים של כל בדיקה ולצלם תמונות לארכיון. זה לא רק עוזר לעקוב אחר התפתחות הבעיות אלא גם מספק בסיס איתן להחלטות תחזוקה עתידיות.

הייעוץ המקצועי שלנו

אם מופיע אחד מהסימנים לעיל, זה אומר שמערכת שדה החום שלך נכנסה לשלב של ירידה בביצועים. זיהוי מוקדם מאפשר לתזמן תוכניות תחזוקה מראש, ולמנוע שיבושים בייצור הנגרמים מתקלות בלתי צפויות.SHJ פחמןמוכן לספק לך הערכות בריאותיות מקצועיות בשדה החום כדי לעזור לך למנוע בעיות לפני שהן מתעוררות.
